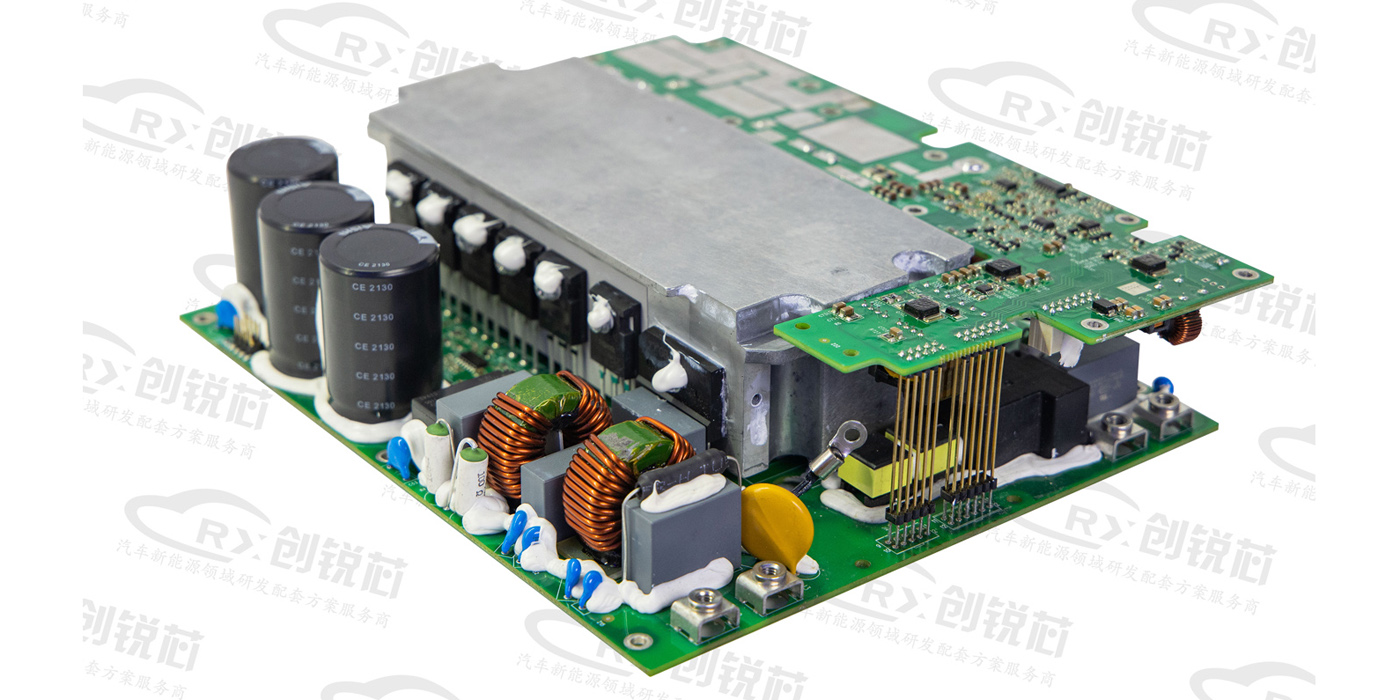

車載逆變器是專為房車、摩托、特種改裝車等新能源專用車研發的一款高功率密度高效率多功能逆變器，采用模塊化、標準化、通用化的設計思路設計研發。
產品采用全數字化控制技術設計，控制靈活智能、保護特性好、系統魯棒性強。自帶微處理器與監控單元通信，機內參數可通過CAN接口由上級監控單元設定或由上級監控單元調節。
具有輸入過欠壓保護、輸出過流保護、輸出過壓保護，輸出短路保護、過溫保護等多重保護功能。
主要規格：
型號 | 額定輸入電壓 | 輸出功率 | 額定輸出電壓 | 輸出電壓電流范圍 |
CRX5001 | 540V | 3.0KW | 220VAC | 90~265V/0~15A |
CRX5002 | 360V | 3.0KW | 220VAC | 90~265V/0~15A |
CRX5005 | 72V | 3.0KW | 220VAC | 90~265V/0~15A |
CRX5006 | 48V | 3.0KW | 220VAC | 90~265V/0~15A |
CRX5006 | 24V | 1.5KW | 220VAC | 90~265V/0~15A |
電氣特性：
型號 | ||||
車載電源類型 | 隔離型高頻車載逆變器 | |||
產品型號 | CRX5001 | CRX5002 | CRX5006 | |
輸入特性 | ||||
額定輸入電壓(V) | 540 | 360 | 48 | |
輸入電壓范圍(V) | 400~700 | 200~450 | 40~70 | |
最大電流范圍(A) | 7 | 10 | 60 | |
輸出特性 | ||||
額定輸出電壓 | 220VAC | |||
輸出電壓范圍 | 90～265VAC | |||
額定輸出電壓頻率 | 50Hz | |||
輸出頻率范圍 | 45～65Hz | |||
額定輸出功率 | 3KW | |||
額定輸出電流 | 15A | |||
輸出電壓THD | ≯5% | |||
輸出響應時間 | ≤200mS | |||
典型效率 | ≥92% | ≥92% | ≥90% | |
工作噪聲 | ~ | |||
保護特性 | ||||
過欠壓保護 | 輸入過欠壓關機可自恢復，輸出過欠壓關機可自恢復。 | |||
輸出短路保護 | 輸出短路、反接時關機，可自恢復 | |||
過溫保護 | 當散熱片溫度高于75℃時降低輸出功率，當溫度高于95℃時斷開電路，待充電溫度恢復至85℃以下時充電機恢復輸出 | |||
環境條件 | ||||
工作環境溫度 | -40℃～+85℃(集成系統腔體內部溫度)； 水冷系統液溫≤65℃ | |||
存儲溫度 | -40～95℃ | |||
濕度 | - | |||
IP等級 | - | |||
冷卻功能 | 模塊式設計，需提供水冷散熱或風冷散熱外殼/基板 | |||
通訊功能 | CAN總線控制 | |||
充電功能 | 接收充電指令能正常充電；無命令充電機處于待機狀態 | |||
安規及可靠性 | ||||
介電強度 | 原邊—副邊2000VAC | 原邊—機殼1500VAC | ||
絕緣電阻 | 原邊—副邊 ≥50MΩ | |||
諧波電流 | 符合GB17625.1-2003中6.7.3.1的要求 | |||
耐振動性能 | 經X,Y,Z三個方向掃頻震動試驗，零部件無損傷，緊固件無松脫現象 | |||
耐沖擊性能 | 參見GB/T15139-1994中6.5的要求 | |||
耐工業溶劑性能 | 金屬零部件具有良好的防腐蝕層 | |||
防鹽霧性能 | 參見GB/T 2423.17 | |||
耐久性 | 在不低于GB/T 24347-2009相關規定 | |||
EMC特性 | ||||
電磁抗擾性 | 符合GB/T 18487.3中11.3.1的要求 | |||
電磁騷擾性 | 符合GB/T 18487.3中11.3.2要求 | |||

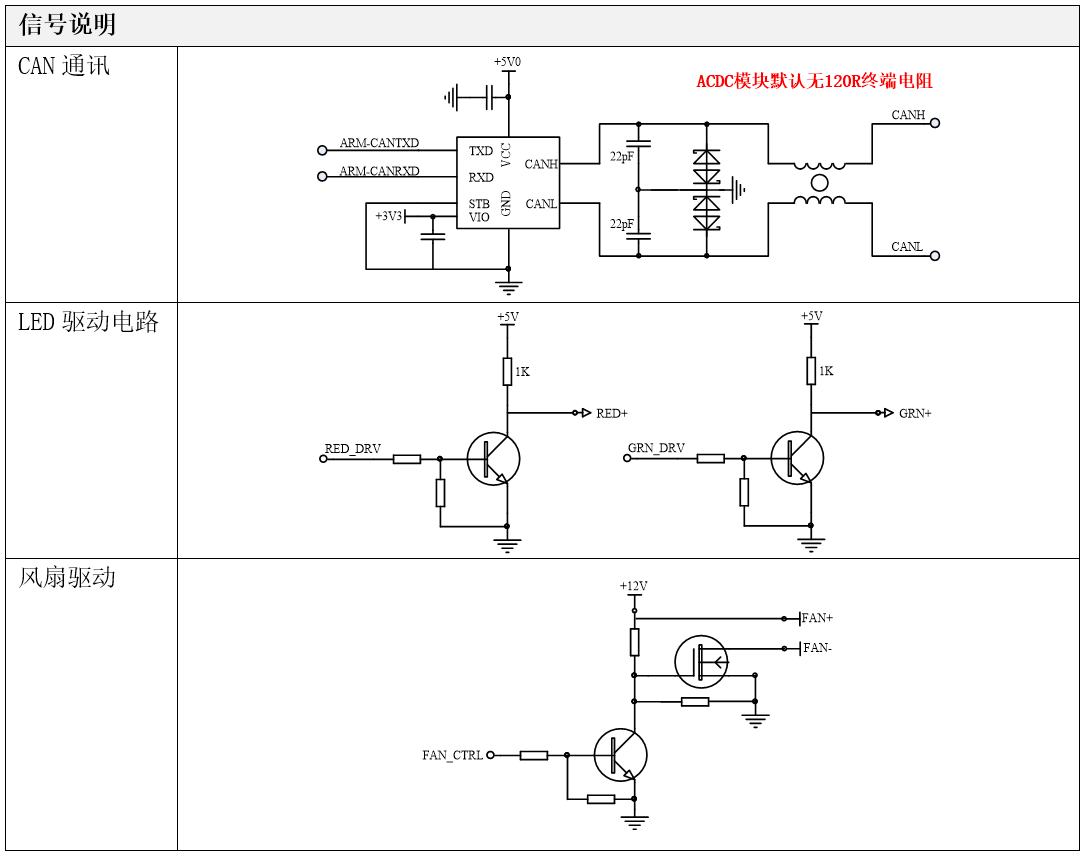

信號接口原理圖
